नायलॉन व्हील केबल ग्राउंड रोलर भूमिगत केबलची स्थापना सुरक्षित आणि अधिक कार्यक्षम कशी बनवू शकते

लेखाचा सारांश:भूमिगत केबल बसवण्यासाठी कुशल तंत्रज्ञ आणि उच्च-गुणवत्तेच्या केबल्सपेक्षा अधिक आवश्यक आहे. योग्य आधार देणारी उपकरणे खेचण्याची कार्यक्षमता, केबल संरक्षण आणि स्थापनेच्या सुरक्षिततेवर लक्षणीय परिणाम करू शकतात. एनायलॉन व्हील केबल ग्राउंड रोलरभूमिगत पॉवर केबल्ससाठी एक गुळगुळीत, नियंत्रित मार्ग प्रदान करते, विशेषत: जेव्हा केबल्सला सरळ विभाग, वाकणे आणि खंदक कोपऱ्यातून जावे लागते. केबल मार्गदर्शन आणि समर्थनासाठी डिझाइन केलेले, हे रोलर्स घर्षण कमी करण्यात मदत करतात, केबलचे चुकीचे संरेखन टाळतात आणि स्थापनेदरम्यान केबल पृष्ठभागांचे संरक्षण करतात. हे मार्गदर्शक नायलॉन व्हील केबल ग्राउंड रोलर्स कसे कार्य करतात, योग्य मॉडेल कसे निवडायचे आणि ते व्यावसायिक भूमिगत केबल स्थापनेचा एक महत्त्वाचा भाग का आहेत हे स्पष्ट करते.

सामग्री सारणी

• भूमिगत केबलच्या स्थापनेसाठी ग्राउंड रोलर्सची आवश्यकता का आहे?
• नायलॉन व्हील केबल ग्राउंड रोलर म्हणजे काय?
• नायलॉन व्हील केबल ग्राउंड रोलर्सची मुख्य वैशिष्ट्ये काय आहेत?
• खरेदीदारांनी कोणत्या तांत्रिक वैशिष्ट्यांचा विचार केला पाहिजे?
• नायलॉन व्हील केबल ग्राउंड रोलर्स कुठे वापरले जातात?
• योग्य केबल ग्राउंड रोलर कसा निवडावा?
• हे रोलर्स केबल इन्स्टॉलेशन कसे सुधारतात?
• आपण केबल ग्राउंड रोलर्स कसे राखू शकता?
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

भूमिगत केबलच्या स्थापनेसाठी ग्राउंड रोलर्सची आवश्यकता का आहे?

अंडरग्राउंड पॉवर केबल जड, लवचिक आणि स्थापनेदरम्यान नियंत्रित करणे कठीण असू शकते. जेव्हा केबल थेट जमिनीवर किंवा खंदकाच्या पृष्ठभागावर खेचली जाते, तेव्हा घर्षण आणि अनियंत्रित संपर्कामुळे खेचण्याचा प्रतिकार वाढू शकतो आणि केबल म्यानवर अनावश्यक ताण निर्माण होऊ शकतो.

या ठिकाणी एनायलॉन व्हील केबल ग्राउंड रोलरमौल्यवान बनते. केबलला काँक्रीट, माती, रेव किंवा इतर पृष्ठभागांवर थेट ड्रॅग करण्याची परवानगी देण्याऐवजी, रोलर नियंत्रित रोलिंग मार्ग प्रदान करतो. वाकताना आणि दिशा बदलताना, योग्यरित्या स्थित रोलर्स देखील इच्छित केबल मार्ग राखण्यात मदत करतात.

व्यावसायिक केबल इंस्टॉलेशनला रोलर्सचा फायदा होऊ शकतो कारण ते मदत करतात:

• नियोजित स्थापना मार्गासह मार्गदर्शक केबल्स.
• केबल आणि जमिनीच्या पृष्ठभागाचा थेट संपर्क कमी करा.
• केबल ओढताना घर्षण कमी करा.
• केबल घसरण्याची किंवा खंदक मार्गाच्या बाहेर जाण्याची शक्यता कमी करा.
• सरळ विभाग आणि कोपऱ्यांवर केबल्सचे समर्थन करा.
• एकूण स्थापना सुसंगतता आणि जॉब-साइट सुरक्षितता सुधारा.

लिंगकाईच्या उत्पादनाची माहिती विशेषत: नायलॉन व्हील केबल ग्राउंड रोलर्सचे वर्णन केबल्सचे मार्गदर्शन आणि समर्थन करण्यासाठी उपकरणे म्हणून करते, विशेषत: केबल स्थिरता महत्वाची असलेल्या बेंडवर.

नायलॉन व्हील केबल ग्राउंड रोलर म्हणजे काय?

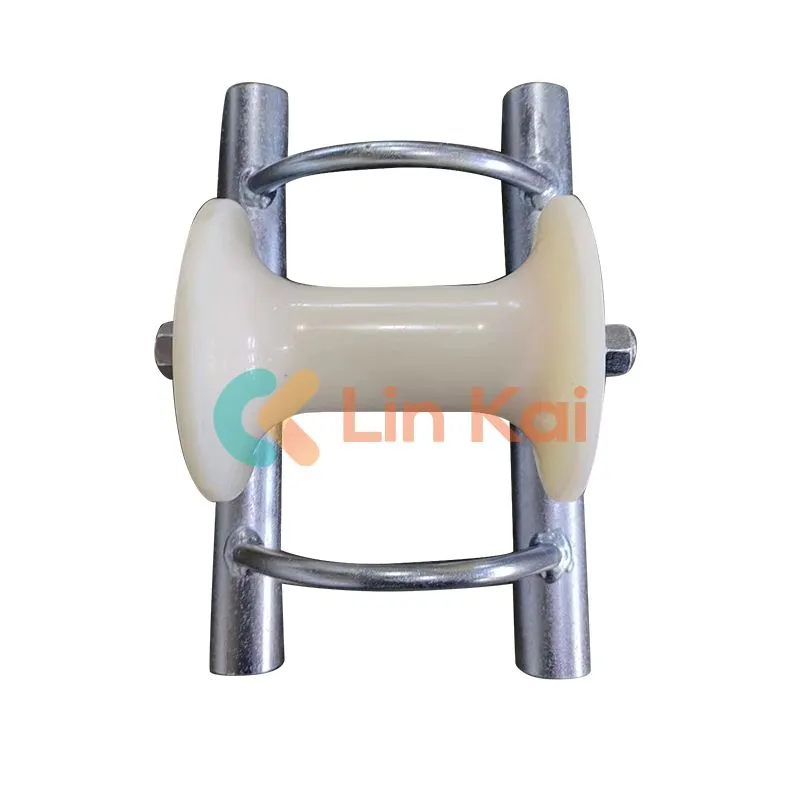

नायलॉन व्हील केबल ग्राउंड रोलर हे एक केबल इन्स्टॉलेशन टूल आहे जे भूमिगत केबल्स खेचले जात असताना त्यांना समर्थन आणि मार्गदर्शन करण्यासाठी डिझाइन केलेले आहे. यात साधारणपणे सपोर्टिंग फ्रेम, रोलर किंवा शेव, शाफ्ट आणि बेअरिंग असेंब्ली असते.

नायलॉन चाक विशेषतः उपयुक्त आहे कारण ते केबलसाठी एक गुळगुळीत संपर्क पृष्ठभाग प्रदान करते. केबल खेचत असताना, केबल फिरते तेव्हा चाक फिरते, केबलला सतत जमिनीवर सरकण्याऐवजी इंस्टॉलेशन मार्गावरून प्रवास करण्यास मदत करते.

इंस्टॉलेशन कॉन्फिगरेशनवर अवलंबून, भिन्न रोलर डिझाइन वापरल्या जाऊ शकतात. स्ट्रेट-लाइन रोलर्स तुलनेने थेट केबल मार्गांसाठी योग्य आहेत, तर कॉर्नर रोलर्स खंदक कोपऱ्यांवर केबल स्थापित करण्यासाठी डिझाइन केलेले आहेत.

लिंगकाईच्या उत्पादनाच्या वैशिष्ट्यांनुसार, त्याच्या केबल ग्राउंड रोलर रेंजमध्ये साधारण Ø200 मिमी पर्यंत केबल्ससाठी डिझाइन केलेले मॉडेल्ससह सरळ-लाइन कॉन्फिगरेशन आणि कॉर्नर रोलर्स समाविष्ट आहेत. रोलर्स बेअरिंगवर बसवले जातात, तर फ्रेम गॅल्वनाइज्ड स्टीलपासून बनवल्या जातात.

नायलॉन व्हील केबल ग्राउंड रोलर्सची मुख्य वैशिष्ट्ये काय आहेत?

1. गुळगुळीत नायलॉन संपर्क पृष्ठभाग

नायलॉन व्हील केबल आणि इन्स्टॉलेशन उपकरणांदरम्यान रोलिंग संपर्क पृष्ठभाग तयार करते. हे खडबडीत पृष्ठभागांवर अनावश्यक ड्रॅगिंग कमी करताना केबलला मार्गदर्शन करण्यास मदत करते.

2. बेअरिंग-माऊंट केलेले रोलर्स

बियरिंग्ज केबल हलवताना शेव्स फिरवण्याची परवानगी देतात. हे डिझाइन नितळ केबल हालचालींना समर्थन देते आणि स्थापनेदरम्यान प्रतिकार कमी करण्यात मदत करू शकते.

3. गॅल्वनाइज्ड स्टील फ्रेम

गॅल्वनाइज्ड स्टील फ्रेम स्थापना वातावरणाची मागणी करण्यासाठी व्यावहारिक संरचनात्मक समाधान प्रदान करते. केबलची स्थापना अनेकदा घराबाहेर, खंदकांच्या आत किंवा बांधकाम साइटवर होते जेथे उपकरणांना ओलावा, धूळ आणि यांत्रिक हाताळणीचा सामना करावा लागतो.

4. एकाधिक कॉन्फिगरेशन्स

भिन्न केबल व्यास आणि स्थापना मार्गांना भिन्न रोलर परिमाणे आवश्यक आहेत. उपलब्ध कॉन्फिगरेशनमध्ये नायलॉन किंवा ॲल्युमिनियम रोलर्ससह मॉडेल आणि भिन्न फ्रेम बांधकाम समाविष्ट आहेत.

5. मोठ्या-व्यासाच्या भूमिगत केबल्ससाठी समर्थन

लिंगकाई निर्दिष्ट करते की त्याचे नायलॉन व्हील केबल ग्राउंड रोलर्स Ø200 मिमी पर्यंत भूमिगत पॉवर केबलच्या स्थापनेसाठी वापरले जाऊ शकतात, जरी योग्य मॉडेल वास्तविक केबल व्यास आणि स्थापना परिस्थितीनुसार निवडले जावे.

खरेदीदारांनी कोणत्या तांत्रिक वैशिष्ट्यांचा विचार केला पाहिजे?

केवळ दिसण्यावर आधारित केबल रोलर निवडल्याने अयोग्य स्थापना सेटअप होऊ शकते. व्यावसायिक खरेदीदारांनी केबलचा व्यास, कामाचा भार, फ्रेम बांधकाम, व्हील मटेरियल, रोलर कॉन्फिगरेशन आणि साइटच्या परिस्थितीचे मूल्यांकन केले पाहिजे.

खालील उदाहरणे लिंगकाईच्या सरळ-रेखा केबल रोलर श्रेणीसाठी प्रकाशित केलेल्या वैशिष्ट्यांवर आधारित आहेत:

मॉडेलची निवड का महत्त्वाची आहे हे ही वैशिष्ट्ये दर्शवतात. लहान केबलसाठी डिझाइन केलेला रोलर मोठ्या किंवा जड केबलसाठी स्वयंचलितपणे वापरला जाऊ नये. खरेदीदारांनी रोलरचे रेट केलेले वर्किंग लोड आणि केबल व्यासाची श्रेणी वास्तविक प्रकल्प आवश्यकतांशी जुळली पाहिजे.

नायलॉन व्हील केबल ग्राउंड रोलर्स कुठे वापरले जातात?

नायलॉन व्हील केबल ग्राउंड रोलर्स प्रामुख्याने भूमिगत पॉवर केबलच्या स्थापनेशी संबंधित आहेत. केबलला रीलमधून त्याच्या अंतिम स्थितीकडे खेचले जात असताना सतत समर्थन देण्यासाठी ते केबल मार्गांवर स्थित केले जाऊ शकतात.

ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

• भूमिगत पॉवर केबलची स्थापना:खंदकांमधून खेचलेल्या केबल्सला आधार देतात.
• उपयुक्तता पायाभूत सुविधा प्रकल्प:नियोजित भूमिगत मार्गांसह स्थापना कार्यसंघांना केबल्स नियंत्रित करण्यात मदत करणे.
• औद्योगिक विद्युत प्रकल्प:प्लांट आणि सुविधा बांधकामादरम्यान जड केबलला आधार देणे.
• खंदक कोपरा स्थापना:दिशात्मक बदलांभोवती केबल्सचे मार्गदर्शन करण्यासाठी कॉर्नर रोलर्स वापरणे.
• मोठ्या व्यासाचे केबल प्रकल्प:Ø200 मिमी श्रेणीपर्यंत पोहोचणाऱ्या केबल्ससाठी योग्य रोलर मॉडेल्स निवडणे.

कॉर्नर इन्स्टॉलेशनसाठी, लिंगकाई 8 kN ते 10 kN आणि केबल आकार ≤Ø80 mm ते ≤Ø150 mm पर्यंत कार्यरत लोडसह समर्पित केबल कॉर्नर रोलर मॉडेल्सची सूची देते.

योग्य केबल ग्राउंड रोलर कसा निवडावा?

व्यावहारिक निवड प्रक्रिया रोलरऐवजी केबलने सुरू झाली पाहिजे. खरेदी करण्यापूर्वी, इंस्टॉलेशन कार्यसंघांनी मुख्य प्रकल्प पॅरामीटर्स गोळा केले पाहिजेत आणि त्यांची उत्पादकाच्या वैशिष्ट्यांसह तुलना केली पाहिजे.

पायरी 1: केबल व्यासाची पुष्टी करा

केबलचा बाहेरील व्यास मोजा किंवा पुष्टी करा. हे सर्वात महत्वाचे पॅरामीटर्सपैकी एक आहे कारण रोलरने केबल हालचाली प्रतिबंधित न करता योग्य समर्थन प्रदान करणे आवश्यक आहे.

पायरी 2: केबलचे वजन आणि ओढण्याची स्थिती तपासा

जड केबल्स ओढताना लक्षणीय यांत्रिक भार निर्माण करू शकतात. निवडलेल्या रोलरमध्ये इंस्टॉलेशनच्या परिस्थितीसाठी पुरेशी कार्य-भार क्षमता असणे आवश्यक आहे.

पायरी 3: सरळ आणि कोपरा विभाग ओळखा

सरळ केबल मार्ग आणि तीक्ष्ण खंदक कोपऱ्यासाठी समान रोलर कॉन्फिगरेशन आवश्यक नाही. सरळ भागांसाठी सरळ रेषेचे रोलर्स वापरा आणि योग्य कोपरा रोलर्स जेथे केबल दिशा बदलते.

पायरी 4: इन्स्टॉलेशन वातावरणाचा विचार करा

बाहेरील प्रकल्प, बांधकाम साइट्स आणि भूमिगत खंदक उपकरणे घाण आणि ओलाव्याच्या संपर्कात येऊ शकतात. एक मजबूत फ्रेम बांधकाम आणि योग्य बेअरिंग व्यवस्था विश्वसनीय ऑपरेशनला समर्थन देऊ शकते.

पायरी 5: एकूण प्रकल्प आवश्यकतांची तुलना करा

मोठ्या प्रकल्पांसाठी, खरेदीदारांनी फक्त युनिटच्या किमतीचे मूल्यमापन करण्यापेक्षा आवश्यक रोलर्सची संख्या, केबल मार्गाची लांबी, अंतर, कोपऱ्याचे प्रमाण, वाहतूक आवश्यकता आणि स्थापना वेळापत्रकाचा विचार केला पाहिजे.

हे रोलर्स केबल इन्स्टॉलेशन कसे सुधारतात?

नायलॉन व्हील केबल ग्राउंड रोलरचे मूल्य केबलला आधार देण्यापलीकडे जाते. योग्यरित्या स्थित रोलर्स अधिक नियंत्रित स्थापना प्रक्रियेत योगदान देऊ शकतात.

व्यावहारिक दृष्टीने, रीलपासून अंतिम स्थापना स्थितीपर्यंत नियंत्रित केबल मार्ग तयार करणे हे उद्दिष्ट आहे. योग्य रोलर प्लेसमेंटमुळे पुलिंग ऑपरेशन अधिक अंदाजे आणि इंस्टॉलेशन क्रूसाठी व्यवस्थापित करणे सोपे होऊ शकते.

आपण केबल ग्राउंड रोलर्स कसे राखू शकता?

जरी केबल रोलर्स तुलनेने सरळ यांत्रिक साधने आहेत, नियमित तपासणी पुनरावृत्ती प्रकल्पांवर त्यांची कार्यक्षमता टिकवून ठेवण्यास मदत करू शकते.

• प्रत्येक मोठ्या स्थापनेपूर्वी नायलॉन चाकांची तपासणी करा.
• असामान्य प्रतिकार किंवा असामान्य आवाजासाठी बीयरिंग तपासा.
• विकृत किंवा दृश्यमान हानीसाठी फ्रेमची तपासणी करा.
• हलणाऱ्या घटकांमधून घाण, चिखल आणि मोडतोड काढा.
• केबल खेचणे सुरू होण्यापूर्वी रोलर मुक्तपणे फिरत असल्याचे तपासा.
• निर्दिष्ट कामाचा भार ओलांडू नका.
• रोलरला सेवेत परत करण्यापूर्वी खराब झालेले घटक पुनर्स्थित करा.

ऑपरेटिंग फ्रिक्वेंसी, साइटची परिस्थिती, केबलचे वजन आणि हाताळणीच्या पद्धतींवर अवलंबून देखभाल आवश्यकता बदलू शकतात. दीर्घ केबल-खेचण्याच्या ऑपरेशनपूर्वी मूलभूत पूर्व-वापराची तपासणी करणे विशेषतः महत्वाचे आहे.

नायलॉन व्हील केबल ग्राउंड रोलर्सबद्दल वारंवार विचारले जाणारे प्रश्न

1. नायलॉन व्हील केबल ग्राउंड रोलर कशासाठी वापरला जातो?

हे स्थापनेदरम्यान भूमिगत केबल्सचे मार्गदर्शन आणि समर्थन करण्यासाठी वापरले जाते. रोलर एक नियंत्रित रोलिंग मार्ग प्रदान करतो जो थेट केबल-टू-ग्राउंड संपर्क कमी करण्यास मदत करतो आणि केबल संरेखनास समर्थन देतो.

2. लिंगकाईचे रोलर्स किती केबल व्यासाला सामावून घेऊ शकतात?

लिंगकाईचे प्रकाशित तपशील सूचित करतात की त्याची नायलॉन व्हील केबल ग्राउंड रोलर रेंज अंदाजे Ø200 मिमी पर्यंत भूमिगत पॉवर केबलसाठी वापरली जाऊ शकते. केबल व्यास आणि प्रकल्पाच्या आवश्यकतांनुसार योग्य मॉडेल निवडले पाहिजे.

3. नायलॉन रोलर्स जड भूमिगत केबल्ससाठी योग्य आहेत का?

जेव्हा निवडलेल्या मॉडेलमध्ये योग्य वर्किंग-लोड रेटिंग आणि केबल-आकार क्षमता असते तेव्हा ते योग्य असू शकतात. काही सूचीबद्ध सरळ-रेखा मॉडेल्समध्ये 10 kN चा कार्यरत भार असतो, परंतु खरेदीदारांनी नेहमी निवड करण्यापूर्वी वास्तविक प्रकल्प लोड स्थितीची पडताळणी केली पाहिजे.

4. सरळ रेषा आणि कॉर्नर केबल रोलर्समध्ये काय फरक आहे?

स्ट्रेट-लाइन रोलर्स प्रामुख्याने तुलनेने थेट केबल मार्गांसाठी डिझाइन केलेले आहेत, तर कॉर्नर रोलर्स हे खंदक कोपऱ्यांभोवती केबल्सचे समर्थन आणि मार्गदर्शन करण्यासाठी किंवा दिशा बदलण्यासाठी डिझाइन केलेले आहेत.

5. केबल रोलर्समध्ये बियरिंग्स का वापरले जातात?

बियरिंग्ज केबल हलवताना रोलर किंवा शेव फिरवण्याची परवानगी देतात. हे सुरळीत केबल हालचालींना समर्थन देते आणि खेचताना प्रतिकार कमी करण्यास मदत करते.

6. रोलर फ्रेमसाठी कोणती सामग्री वापरली जाते?

लिंगकाई सांगतात की त्याच्या केबल रोलर्सच्या फ्रेम गॅल्वनाइज्ड स्टीलपासून बनवल्या जातात. कास्ट ॲल्युमिनियम फ्रेम, स्टील प्लेट बेस आणि स्टील ट्यूबिंग फ्रेम डिझाइनसह भिन्न मॉडेल भिन्न फ्रेम बांधकाम वापरू शकतात.

निष्कर्ष

एक विश्वासार्ह भूमिगत केबल स्थापना प्रक्रिया पुलिंग ऑपरेशनच्या सुरुवातीपासून ते अंतिम प्लेसमेंटपर्यंत केबल हालचाली नियंत्रित करण्यावर अवलंबून असते. योग्यरित्या निवडलेलानायलॉन व्हील केबल ग्राउंड रोलरकेबल इंस्टॉलेशन अधिक नियंत्रित आणि कार्यक्षम करण्यासाठी आवश्यक मार्गदर्शन, समर्थन आणि रोलिंग संपर्क प्रदान करू शकते.

व्यावसायिक खरेदीदारांसाठी, केबल व्यास, वर्किंग लोड, रोलर कॉन्फिगरेशन, इंस्टॉलेशन मार्ग, कॉर्नर आवश्यकता, फ्रेम बांधकाम आणि एकूण प्रकल्प परिस्थिती या सर्वात महत्त्वाच्या बाबी आहेत. भिन्न केबल आकार आणि इंस्टॉलेशन कॉन्फिगरेशनसाठी डिझाइन केलेल्या मॉडेलसह, लिंगकाई भूमिगत केबल इंस्टॉलेशन प्रकल्पांसाठी व्यावहारिक उपाय प्रदान करते. तुम्ही युटिलिटी, औद्योगिक, पायाभूत सुविधा किंवा इलेक्ट्रिकल इन्स्टॉलेशन प्रकल्पासाठी केबल रोलर्स सोर्स करत असल्यास, नायलॉन व्हील केबल ग्राउंड रोलर रेंज एक्सप्लोर करा आणिआमच्याशी संपर्क साधामॉडेल निवड, तांत्रिक वैशिष्ट्ये आणि तुमच्या प्रकल्पासाठी योग्य कोटेशन.
